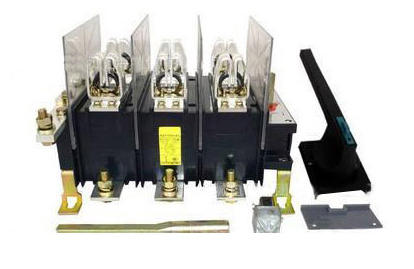

HH15隔離開關熔斷器組隔離開關

一：開關簡介
HH15(QSA)系列隔離開關熔斷器組，HH15A(QA)、HH15P(QP)系列隔離開關，HH15S(QSS)、HH15AS(QAS)、HH15PS(QPS)系列雙投轉換開關(以下簡稱開關)，主要適用于具有高短路電流的配電電路和電動機電路中，作為手動不頻繁操作的主開關或總開關。當中QSA、QSS系列開關可作電路短路保護之用。
開關符合GBI4048.3、IEC60947-3標準，廣泛用于較高級的抽屜式低壓成套裝置中。

二：型號及含義
注：4極(即3極+可通斷中性極)、3N(即3極+無分?jǐn)嘀行詷O)
注意:對HH15隔離開關如需其他特殊要求，工廠接受定制。主要產品型號如下：
QA隔離開關熔斷器組
(HH15)QA-125/3,(HH15)QA-160/3,(HH15)QA-200/3,(HH15)QA-400/3,(HH15)QA-630/3,(HH15)QA-1000/3
(HH15)QA-125/4,(HH15)QA-160/4,(HH15)QA-200/4,(HH15)QA-400/4,(HH15)QA-630/4,(HH15)QA-1000/4
QP隔離開關熔斷器組
(HH15)QP-250/3,(HH15)QP-400/3,(HH15)QP-630/3,(HH15)QP-1000/3,(HH15)QP-1250/3
(HH15)QP-1600/3,(HH15)QP-2500/3,(HH15)QP-3150/3,(HH15)QP-250/4,(HH15)QP-400/4
(HH15)QP-630/4,(HH15)QP-1000/4,(HH15)QP-1250/4,(HH15)QP-1600/4,(HH15)QP-2500/4,(HH15)QP-3150/4

三：正常工作條件
周圍空氣溫度不高于+40℃，不低于-5℃，24h內地平均溫度不超過+35℃.
安裝地點的海拔不超過2000m。
在周圍空氣溫度為+40℃時相對濕度不超過50％，最濕月底月平均最大相對濕度為90％，同時該月的月平均最低溫度為+25℃，并考慮到因溫度變化發生在產品表面上的凝露。
周圍環境污染等級為3極。
安裝類別為IV類

四：開關結構特征
HH15隔離開關采用正面旋轉操作方式，由操作機構、觸頭系統、手柄等組成。
開關采用全封閉式結構，靜觸頭及滅弧系統均組裝在由新型耐弧工程塑料制成的殼體內，并裝有快速操作機構，開關閉合和分?jǐn)嗟乃俣扰c操作者的動作速度無關，因而保證操作人員及設備的安全。
開關具有獨特性能的觸頭系統，動觸頭系統均由四個壓縮彈簧的銅滾柱組成，每個滾柱都能單獨滾動，從而更有效的防止觸頭熔焊點發生；發生故障時觸頭壓力隨電流的增大而增大，能承受較大的短路電流。
操作手柄可安裝在開關柜門上，當柜門關上時手柄即與開關的操作桿契合，當開關處于閉合位置時，手柄與柜門聯鎖，可防止柜門的打開。

五：主要技術參數
HH15(QSA)系列隔離開關熔斷器組的主要參數(見表1)
HH15A(QA)系列隔離開關的主要參數(見表2)
HH15P(QP)系列隔離開關的主要參數(見表3)
雙投轉換開關的主要參數參照相應的單投開關
額定絕緣電壓Ui：660V
額定工作電壓Ue：AC400V、660V
額定頻率：50Hz
額定接通能力(A r.m.s)：101e
額定分?jǐn)嗄芰?A r.m.s)：81e
輔助開關約定發熱電熱電流(AC—15)：5A
表1：HH15(QSA)系列隔離開關熔斷器組的主要參數(見表1)
表2：HH15A(QA)系列隔離開關的主要參數
表3：HH15P(QP)系列隔離開關的主要參數

六：開關外形與安裝尺寸
1.HH15(QSA)-63~800A的外形與安裝尺寸(見圖1-3、表4)
2.HH15A(QA)-125~1000A的外形與安裝尺寸(見圖4-6、表5)
表5HH15A(QA)-125~1000A的外形與安裝尺寸
3.HH15P(QP)-250~1600A的外形與安裝尺寸(見圖7-9、表6)
表6HH15(QP)-250~1600A的外形與安裝尺寸
4.HH15P(QP)-2500、3150A的外形與安裝尺寸(見圖10、表7)
表7HH15P(QP)-2500、3150A隔離開關的外形與安裝尺寸
5.雙投轉換開關由兩臺鄉音的單投開關在底板上左右并排組裝而成，其外形與安裝尺寸(見表8)
表8：雙投轉換開關的外形與安裝尺寸

七：安裝與調整
1.安裝深度
安裝深度指安裝板(腳)至面板表面的距離，安裝尺寸中“L”，為開關出廠時正常給定的安裝深度，若用戶要求“L”以外的安裝深度時，請?jiān)谟嗀洉r(shí)說明。
2.安裝順序
如圖所示，開關安裝順序?yàn)椋洪_(kāi)關本體→操縱方軸→柜門面板→操作手柄，安裝時手柄應處于水平位置，并指示“0”位。
3.調整方軸的深度
根據開關到柜門面板的距離，在安裝深度L值的范圍內調整方軸的深度(若距離較小，低于L值中最小值，可將方軸據掉一部分)，調定后鎖緊固定螺栓。
4.安裝手柄
根據方軸的軸中心或通過開關外形與安裝尺寸的計算，確定手柄的安裝中心位置，并按面板開孔尺寸(見圖12)
5.雙投轉換開關中方軸的裝配
如圖所示
1)將一圈套套在方軸上，并保證尺寸C不小于表8中C值，然后擰緊圈套上的緊固螺絲；
2)將方軸垂直穿入支架中心孔，把另一圈套自下向上套入方軸，再將方軸下端穿入齒輪孔，然后將下圈套端面貼近支架中心孔下端面后擰緊螺釘。
(注意裝配前應使兩邊開關均處于斷開“0”位置)

八：使用與維護
1.HH15隔離開關熔斷器組應水平安裝，安裝前應使開關處于斷開位置。對于QSA、QSS系列開關，應配用NT型熔斷器，其性能應符合GB13539.1和GB13539.2的要求，且所配熔斷器應具有相應的額定電流和短路分?jǐn)嗄芰?。?dāng)開關用于電動機電路時，允許熔斷器額定電流大于開關的約定發熱電流。
2.首次使用QSA、QSS系列開關時，應先將配套的絕緣隔板依次插好，再裝入熔斷器并插入到位。
3.順時鐘旋轉操作手柄，可使開關閉合；逆時鐘旋轉操作手柄，可使開關斷開。每次操作前，應注意開關的指示狀態：在分?jǐn)辔恢?時，開關只能順時鐘操作使其閉合：在閉合位置I時，開關只能逆時鐘操作使其斷開。
4.開關的操作手柄及其機構具有保護功能；開關閉合時，柜門不能打開，柜門打開時，開關不能閉合。
5.為防止無關人員的誤操作，不管開關處于什么位置，都可用掛鎖鎖?。簩⑹直戏筋伾煌穆?lián)鎖件拉出用掛鎖鎖住，手柄便不能再轉動。
6.柜門的緊急開啟：當由于某種原因，開關閉合后手柄再無法轉到分?jǐn)辔恢?，同時柜門也不能打開時，則用直徑小于2.5mm的鋼絲頂進方形手柄座側面的一個小圓孔內，使鋼絲推動手柄中的固定板并同時開門，柜門便可打開。
7.開關可裝1～2個輔助開關，每個輔助開關具有一常開一長閉兩組觸頭，對于QSA-63~400、QA-125~630、QP-250-1000，輔助開關直接裝在開關面板上的支持件上；對于QSA-630、800、QA-1000、QP-1250-3150，輔助開關裝在開關的兩側面上，并用固定片將其固定。

九：用戶須知
1.QSA、QSS系列隔離開關必須與熔斷器配套使用，熔斷器可由用戶自備，但請選用較好的熔斷器，以防溫升偏高。
2.我公司所提供的開關價格是不含熔斷器的，若用戶在訂貨時提出，我公司可配套提供熔斷器，但一般不裝在開關本體上。
3.用戶打開包裝時，請查看以下配件：
