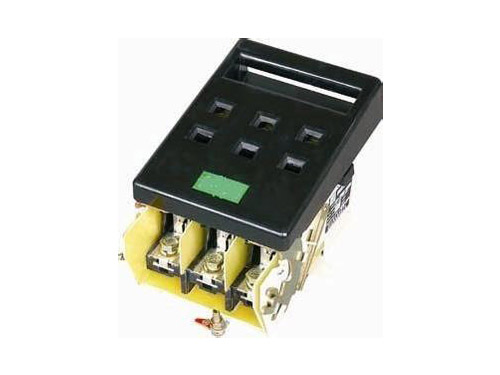

HR5熔斷器式隔離開關

一：開關簡介
HR5系列熔斷器式隔離開關(以下簡稱開關)主要用于額定電壓交流400V和660V(45-62Hz)，約定發熱電流至630A的具有高短路電流的配電電路和電動機電路中，作為電源開關、應急開關，并作為電路保護之用，但一般不作為直接開閉單臺電動機之用。

二：型號及含義
一些常見的HR5熔斷器式隔離開關型號有：
HR5-100 HR5-200/20 HR5-200/30 HR5-200/31
HR5-400/20 HR5-400/30 HR5-400/31 HR5-630/20
HR5-630/30 HR5-630/31

三：主要技術參數
3.1額定絕緣電壓：690V
3.2額定工作電壓：400V、660V兩種
3.3額定工作電流：380V：100A、200A、400A、630A四種
660V：100A、200A、315A、425A四種
3.4開關的接通與分?jǐn)嗄芰εc額定熔斷短路電流(見表1)
3.5開關的機械壽命分別為3000次(100A、200A)和1000次(400A、630A)
3.6開關的電壽命分別為600次(100A、200A)和200次(400A、630A)接通與分?jǐn)鄺l件按(表2)
3.7輔助開關(LXI9K)的額定工作電壓交流400V，額定發熱電流6A，額定控制容量300VA
3.8HR5熔斷器式隔離開關與熔斷器的配用關系(見表3)
注：當開關用于電動機電路中，允許熔體額定電流大于開關約定發熱電流

4.HR5熔斷器式隔離開關的外形安裝尺寸(見圖1、圖2、表4)

型號	尺寸
	a	b	c	d	e	f(安裝孔距)
HR5-200/20	203	203	62	193	342	130
HR5-200/30	203	203	62	193	342	130
HR5-200/31	220	203	62	193	342	130
HR5-400/20	226	226	70	210	358	130
HR5-400/30	226	226	70	210	358	130
HR5-400/31	242	226	70	210	358	130
HR5-630/20	272	272	85	224	372	200
HR5-630/30	272	272	85	224	372	200
HR5-630/31	290	272	85	224	372	200
