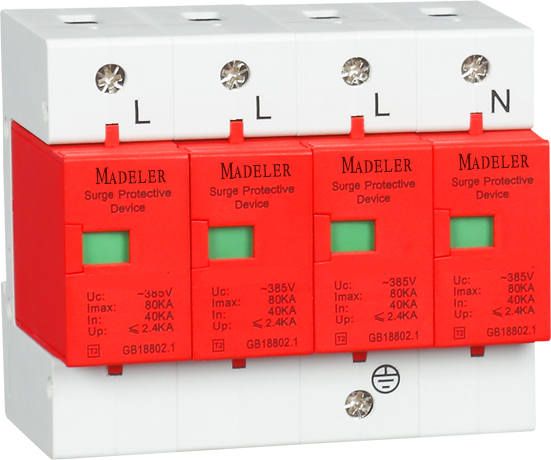

JZMD-D-80KA\4P電涌保護器
|
◆ 產品說明: |
JZMD系列電涌保護器（以下簡稱SPD）適用于交流50/60HZ，額定電壓至380V的IT、TT、TN-C、TN-S、TN-C-S，等供電系統，對間接雷電和直接雷電影響或其他瞬時過電壓的電涌進行保護。依據IEC61643-1：1988-02標準的第1級電涌保護器。D類電涌保護器。SPD具有共模（MC）和（MD）差模保護方式。
SPD符合GB188802.1/IEC61643-1。
|

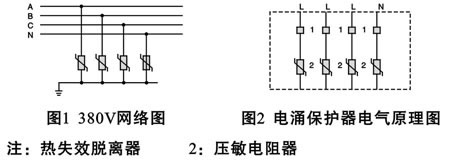

◆ 電氣原理圖: |
|
◆ 主要技術參數: |
| 型號規格 |
JZMD-D-100
|
JZMD-D-80
|
JZMD-D-60
|
|||||||||
| 極數 |
1P
|
2P
|
3P
|
4P
|
1P
|
2P
|
3P
|
4P
|
1P
|
2P
|
3P
|
4P
|
| 電網運行電壓Un(V) |
220
|
380
|
220
|
380
|
220
|
380
|
||||||
| 最大持續工作電壓Uc(V) |
275/320/385/420/460/690
|
275/320/385/420/460/690
|
275/320/385/420/460/690
|
|||||||||
| 電壓保護水平Up(kV)< |
3
|
2.5
|
2.2
|
|||||||||
| 最大放電電流(8/20μs)1max(kA) |
100
|
80
|
60
|
|||||||||
| 標稱放電電流(8/20μs)In(kA) |
60
|
40
|
30
|
|||||||||
| 響應時間ns |
<25
|
|||||||||||
| 防護等級 |
IP20
|
|||||||||||
| 用途 |
進線一級保護
|
|||||||||||
|
◆ 工作原理: |
1、SPD為一端口，能觸電保護，戶內式，固定安裝，電壓限制型。
2、SPD內置脫離器，當SPD因過熱、擊穿失效時，脫離器能自動的將其網上脫離，同時給出指示信號。正常工作時可視窗口顯示綠色，失效脫離后顯示紅色。
3、每線最大放電電流Imax可達成100kA。
|
◆ 安裝: |
1、安裝在LPZOA或者LPZOB區與LPZ1區交界處，采用35mm的標準安裝，連接銅質導線為6-35mm2。
2、通常安裝在進線低壓主配電柜處。
3、接地線應采用10mm2以上的雙色導線，長度不得超過500mm,導線越短越好。
4、為了防止電涌保護器失效后影響電網正常運行，聯于L線保護器應該串聯一個熔斷器或斷路器（注：依據標準電流IN選擇）。
|

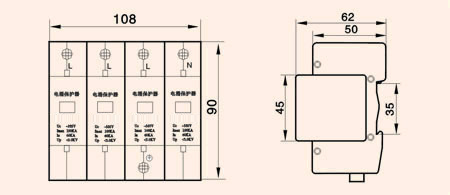

◆ 外型尺寸圖: |
