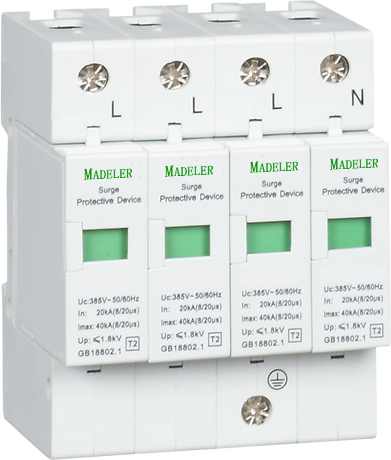

JZMD-C-40KA\4P電涌保護器
|
◆ 產品說明: |
JZMD系列電涌保護器（以下簡稱SPD）適用于交流50/60HZ，額定電壓至380V的IT、TT、TN-C、TN-S、IT等供電系統，對間接雷電和直接雷電影響或其他瞬時過電壓的電涌進行保護。
|

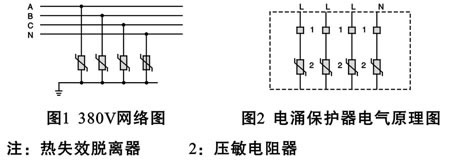

◆ 電氣原理圖: |
|
◆ 主要技術參數: |
| 型號規格 |
JZMD1-C-40
|
JZMD1-C-20
|
| 電網運行電壓Un(V) |
380/220
|
380/220
|
| 最大持續工作電壓Uc(V) |
420/275
|
420/275
|
| 電壓保護水平Up(kV)< |
2.0/1.0
|
2.0/1.0
|
| 最大放電電流(8/20μs)1max(kA) |
40
|
20
|
| 標稱放電電流(8/20μs)In(kA) |
20
|
10
|
| 響應時間ns |
<25
|
|
| 防護等級 |
IP20
|
|
| 安裝 |
35mm軌道
|
|
| 外殼材料 |
一組轉換，常開
|
|
| 遠程遙信觸點類型 |
阻燃增強PC
|
|
| 端子性能 |
AC220V 1A DC 30V 1A COSΦ=1
|
|
| 遠程遙信端子導體載面 |
1.5mm單股線/多股線
|
|
|
◆ 安裝: |
JZMD-C-40安裝在LPZ1或LPZ3交界處，連接銅導線為2.5-35mm2。適用住宅配電箱、計算機設備、信息設備、電子設備及控制設備前或最近的插座箱內。
JZMD-C-40安裝在LPZOB或LPZ1區與PZ2交界處，連接銅導線為2.5-35mm2。
|
◆ 遙信觸點: |
保護器可以制作帶有遙信觸點，遙信觸點有一組轉換觸點，11中簧、11和12動斷、11和14動合，遙信觸點有一組常開12和14，如果保護器的模塊或者多個模塊失效，觸點將閉合、斷開送出故障信息。
|

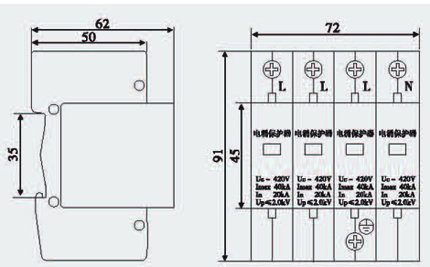

◆ 外型尺寸圖: |
