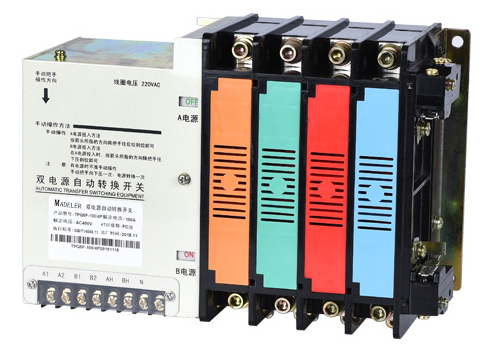

JZMQ5F飛騰型雙電源開關(二/三段式)
一、產品概述
三段式A.T.S智能雙電源自動切換開關(以下簡稱開關),是一種緊急時仍繼續供電開關,開關由負荷開關(開關不含熔斷絲或電流脫扣的A.T.S)和智能控制器組成,它以最新的微機控制系統為核心, 電磁兼容性設計,抗干抗性強,長期連續工作穩定可靠,配以大屏幕背光LCD顯示,給用戶彤成 一個良好的人機對話界面、操作簡單便捷及高度智能化,是一種理想的機電一體化新型雙電源自動切換開關。
產品符合標準:GB/T14048.11-2008《低壓開關設備和控制設備第6部分:多功能電器第1篇: 自動轉換開關電器》
二、適用范圍
本開關適用于50/60陸, 額定電壓1000V 以下, 額定電流5000A以下的雙電源供電開關,能實現常用電源(N)與備用電源(R)的自動或手動切換。(主備電源可以是電網,起動發電機組,蓄電池等,主備電源由用戶自定)。使雙電源用電客戶實現無人值守。本開關適用于國家規定的特級或級負荷用戶,如離層樓字、郵電通迅、煤礦船甜、工業流水線、醫療衛生、軍事設施、機場、消防、冶金、化工、紡織、石油等不允許停電的重要場所。
三、正常工作條件
周?chē)h(huán)境溫度-5℃>+40℃;24小時平均值不超過+35℃
最高溫度+40℃:時相對濕度不超過50%,較低溫度時允許有較高的相對濕度,例如+20℃:時為90%, 但就考慮由于溫度變化有可能產生凝露現像。
安裝地點的海撥高度不超過2000m。類別為IV類。傾斜度不大于±30°。污染等級為3級。
如果上述條件不能滿足時,訂貨時應與制造商協商,本開關用于海上、石油和核電站時應另行簽定技術協議。

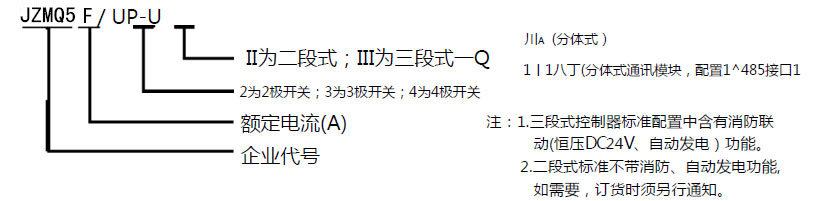

四、型號含義

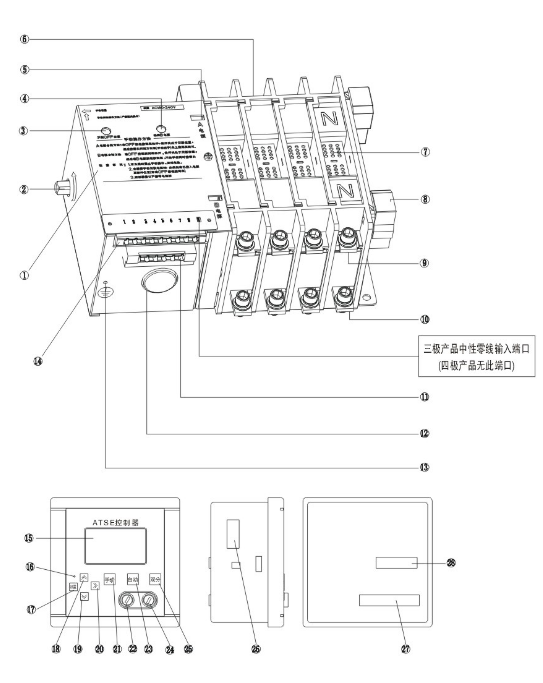

五、結構特點與功能
三段式A.T.S作為主備雙電源自動切換開關,采用電磁驅動,電氣機械同時聯鎖機構,主回路觸頭 為靜、動結構,動觸頭采用V型設計。為避免電磁線圈長期帶電,采用電動合閘,機械保持,因此操 作機構在穩態工作條件下,無需提供工作電流,節能顯著??刂齐娫淳灾鱾潆娫唇涣?20V(無須 另加控制電流>。由于結構特點優越,故主備電源不會同時接通,保證常用、備用電源工作可靠,互 不干涉。開關有電氣或機械合閘指示,同時可以為客戶提供常開常閉無源輔助觸點供客戶其它之用。
?智能控制器同時提供帶有過壓、斷相控制、欠壓、延時控制、發電機控制、消防復位、反饋信 號等多項功能,且抗干擾能力強;
?具有自投自復;自投不自復;互為備用三種工作模式;
?具有常用電源合、備用電源分;常用電源分、備用電源合;常用電源分,備用電源分三種穩定 工作狀態;
?安裝方便,控制回路采用接插式端子連接;
?可用專用手柄在手動狀態下進行手動轉換。

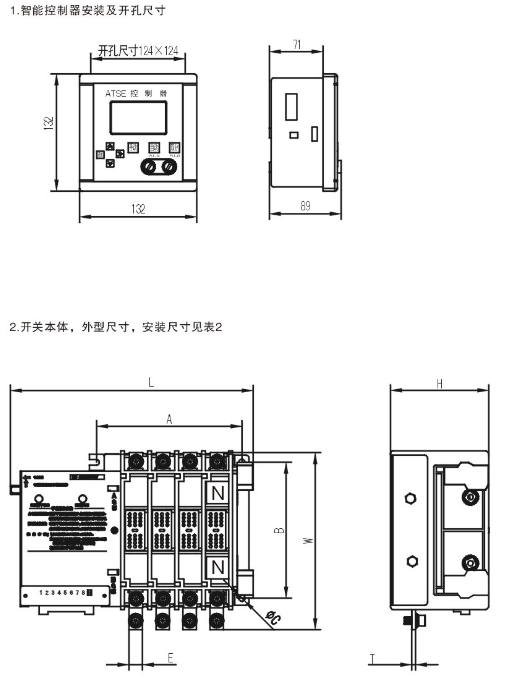

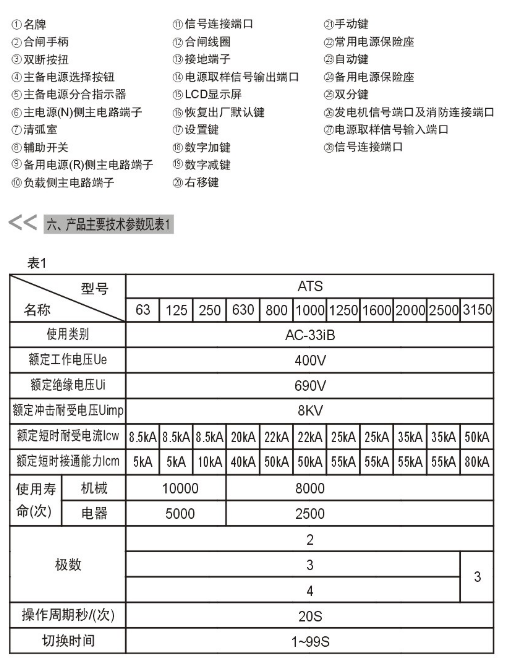

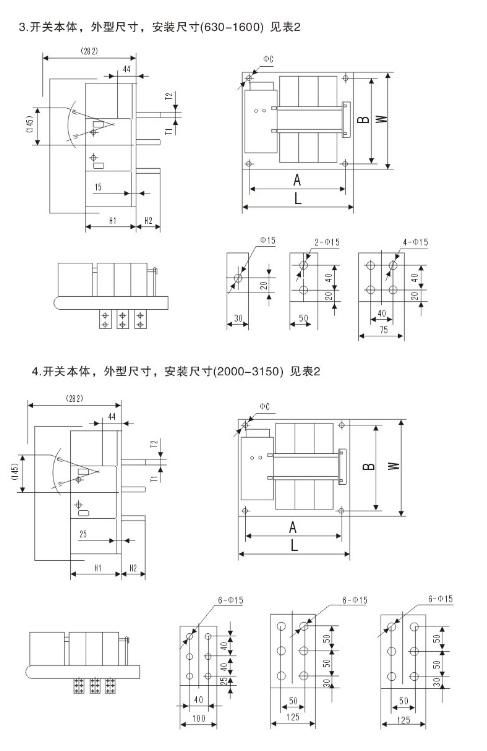

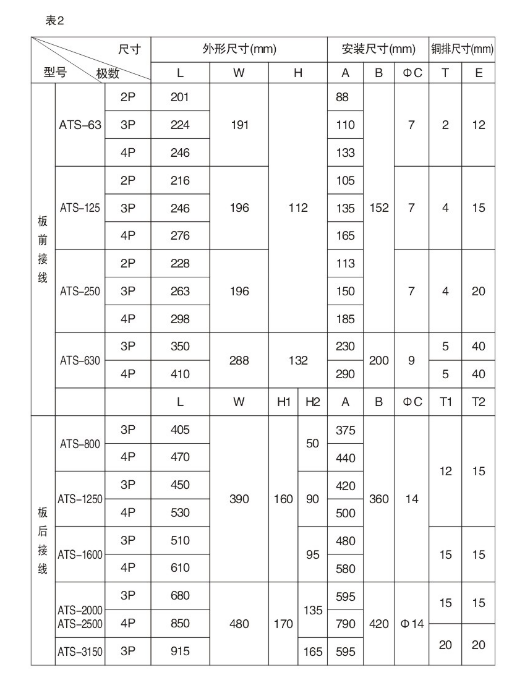

八、系統設備
用戶可以進行以下功能的連續設置或個別功能單獨設置.先按一下控制器面板任何一鍵, 點亮液晶屏背光源,再進行系列設置操作。
8.1 、密碼輸入
1 ) 、按控制器面板上(設置)鍵,界面顯示
2) 、按(》 )鍵進行數字位移,每按一次(》)鍵界面。字位移一位并閃爍
3) 按()鍵進入密碼輸入,
(系統默認密碼888)
4) 密碼輸入完畢按(設置)鍵迸入下一個系統設置。
8.2、常用電源切換到備用電源時間設定。
1) 先進行系統密碼輸入,參照8. 1 條進行操作
2)按(設置)鍵,界面顯示并閃爍
3) 按()鍵進行1 -99秒切換時間設定(系統默設是3秒)
4) 按(設置)鍵進入下一個系統設置。
5) 設置完畢退出系統.參照8.8條保存設置參鼓及系統退出進行操作。
8.3、備用電源切換到常用電源時間設定。
1) 先進行系統密碼輸入,參照8. 1 、條進行操作
2)按(設置)鍵,界面顯示并閃爍
3) 按()鍵進行1 -99秒切換時間設定(系統默設是3秒)
4) 按(設置)鍵進入下一個系統設置。
5).設置完畢退出系統. 參照8.8條保存設置參敖及系統退出進行操作。
8.4 、雙分時間設定
1 ) 先進行系統密碼輸入,參照8.1 條進行操偉
2)按(設置)鍵,界面顯示并閃爍
3) 按()鍵進行1 -99秒切換時間設定(系統默設是3秒)
4) .按(設置)鍵進入下一個系統設置。
5) .設置完畢退出系統,參照8.8條保存設置參數及系統退出進行操作。
8.5、 系統自動工作模式。
1) .先進行系統密碼輸入,參照8.1條進行操作
2) .按(設置)鍵,界面顯示并閃爍
3) 按()鍵進行工作模式設定:(F F1為自投自復)、(F F0為自投不自復)、
(FF2 為互為備用)。(系統默設工作模式為 FF 1)
4) .按(設置)鍵進入下一個系統設置。
5) .設置完畢退出系統,參照8.8條保存設置參數及系統退出進行操作。
8.6、 過壓保護設置。
1) .先進行系統密碼輸入,參照8.1條進行操作
2) .按(設置)鍵,界面顯示 并閃爍
3) .按(》)鍵進行界面數字位移
4) .按()鍵進行過壓保護設置,(系統默設值認為265V),(注意提示:設置值不能低于250V)
5) .按(設置)鍵進入下一個系統設置。
6) .設置完畢退出系統,參照8.8條保存設置參數及系統退出進行操作。
8.7、 欠壓保護設置。
1) .先進行系統密碼輸入,參照8.1條進行操作
2) .按(設置)鍵,界面顯示并閃爍
3) .按(》)鍵進行界面數字位移
4) .按()鍵進行欠壓保護設置,(系統默設值認為170V)。(注意提示;設置不能高于正常工作電壓)
5) .按(設置)鍵進入下一個系統設置。
6) .設置完畢退出系統,參照8.8條保存設置參數及系統退出進行操作。
8.8保存設置參數及系統退出
1).按(設置)鍵界面顯示
2).再按一下設置鍵界面顯示并自動保存所有設定的參數并自動退出
在系統設置過程中,每一次按鍵系統默認操作時間為30S,如果30S內不進行任何系統 按鍵操作,系統將視此次為超時操作并自動退出設置,系統將不保存這次所設置的參數。
9、使用與維護注意事項
本產品可在85%-110°/。額定工作電壓下可靠工作。
?產品安裝接線時,應嚴格注意進出線端N極標志(三極產品應將中性零線接入中性端子)四極 產品中性零線不得公用,應確認產品接地良好,以保證供電和使用安全。
?手動切換調試,先按下雙斷按鈕使開關處在雙斷位置,再將開關的手柄按面板指示方向推 到位,此時為常用電源(N)合閘,然后按下脫扣按鈕,此時主備電源處于斷開位置,然后按下主 備電源選擇按鈕(不松手)再將手柄按面板指示方向推到位,此時開關為備用電源(R)合閘,主備電 源任一合閘另一電源都無法合閘,必須先按下脫扣按鈕,才能再次選擇主備電源的其中一種合閘。

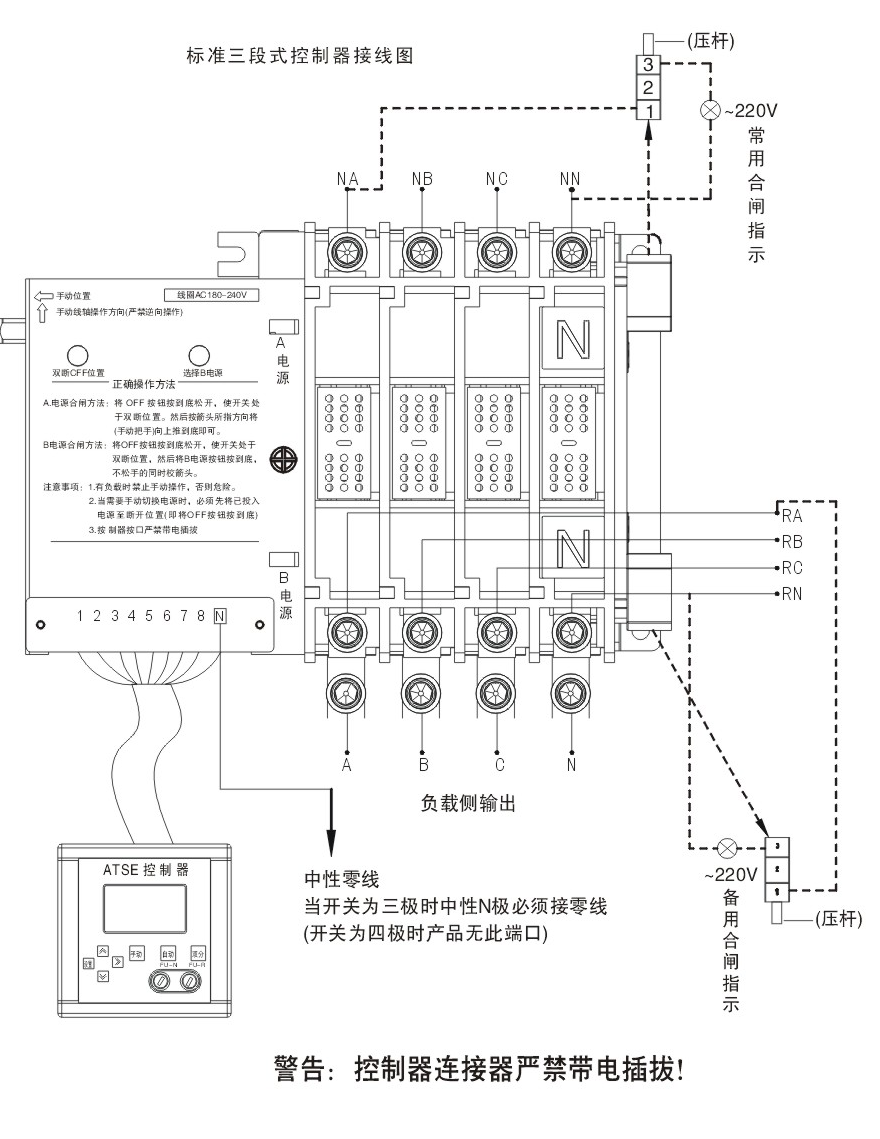

?將智能控制器的連接器相對應的連接到開關本體的連接器插座上,并將其鎖緊。
?檢查各電器接觸部分是否可靠,壓緊,熔斷器是否完好。
?接通電源然后用戶根據需要進行系統設置,用戶也可按產品出廠默設值投入使用。
綜上述檢查調試后,將控制器系統置于在“自動”位置即可投入使用;需人工進行手動轉換 開關時,應將控制器系統置于在“雙分”位置,方可用隨產品提供專用手柄進行手動操作。
?產品在使過程中應定期(如每運行三個月)進行一般性檢查,手動或自動轉換電源一次檢查產 品運行是否正常。
?產品在一般性的維護或檢修時,要把雙電源控制器處在雙分狀態,再進行雙斷。維護或檢修 完畢后,再把雙電源控制器恢復到自動狀態。
10、故障分析排除
開機后無反應,按指令按鈕后電動操作機構不動作,請檢查開關的電源線及專用電纜的連 接情況,三相電源及中性線是否接妥,通電后雖然各相電壓都有,但面板欠電壓顯示,請檢查開 關電源是否接好,是否有缺相現象,本體上的熔斷絲是否因電動操作機構電流太大燒斷,用合適 的熔斷絲更換后再試。
?經常燒熔斷絲管,請檢查電動操作機構是否有卡死現象,適當調試后再試。
11、售后服務
本智能系統質保期為一年,質保期內實行“三包”即保修、包換、包退。質保期外本公司 可終生維修費用由用戶承擔。
為使用戶盡快掌握本智能系統維修與操作,本公司可免費為客戶培訓專業的檢修和操作人員。
?訂貨時應根據型號含義及容量選擇開關及操作方式。
